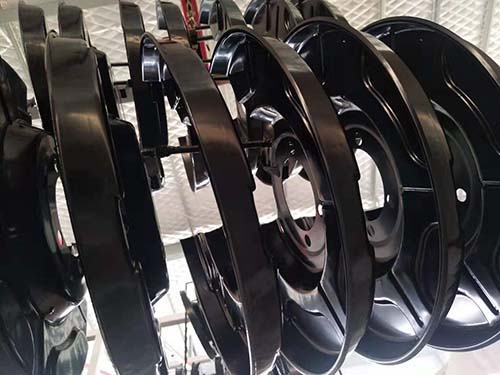

电泳涂装的主要特征

(1)电泳涂料在水中能完全溶解和乳化，配制成的槽液粘度很低，与水差不多，很易浸透浸人在槽液中车身(被涂物)的袋状构造部及缝隙中;

(2)电泳槽液具有高的导电性，涂料粒子能活泼泳动，而沉积到被涂物上湿涂膜的导电性小，随湿涂膜增厚其电阻增大，达到一定电阻值时，就不再电沉积上去;基于这两点，电泳涂装具有良好的泳透性，生成比较均一的涂膜;

(3)槽液的固体含量低、粘度小、被车身带出涂料少，且可用超滤(UF)装置和反渗透(RO)装置回收利用;

(4)涂膜的附着力强，防锈力高(20um厚的阳极电泳涂膜的耐盐雾腐蚀性300h以上，阴极电泳涂膜800h以上);

(5)电泳槽液的溶剂(水溶性溶剂)含量少，用喷灯点火都烧不起来，可少担心现场火灾和爆炸。

电泳涂装的局限性

(1)仅适用于具有导电性的被涂物涂底漆，如木材、塑料、布等无导电性的物件不能采用这种涂装方法;

(2)由多种金属组合成的被涂物，如电泳特性不一样，也不宜采用电泳涂装工艺;

(3)不能耐高温(165~185℃)的被涂物，也不能采用电泳涂装工艺。近几年在国外已开发成功在120℃、150℃下烘干的电泳涂料;

(4)对颜色有限定要求的涂装不宜采用电泳涂装，变化涂膜的颜色须分槽涂装;

(5)对小批量生产场合(槽液更新期超过6个月)也不宜推荐采用电泳涂装，因槽液的更新速度太慢，槽液中的树脂老化和溶剂组成的变动大，而使槽液不稳定。
